Пример условного обозначения:
Рукава типов ВК, ВП, ВИ
Рукав ВК-28x38-0,5 ТУ 38 305104-03
Рукав ВК – для охлаждения кабелей водой технической, внутренним диаметром 28,0 мм, наружным диаметром 38,0 мм,
рабочее давление 0,5 МПа
Рукава типов СВ, ВИ
Рукав СВ 10х19 –0,3 ТУ 38 305104-03
Рукав СВ – для стендов водоохлаждения,
внутренним диаметром 10,0 мм,
наружным диаметром 19,0 мм,
на рабочее давление 0,3 МПа
Рукава типа МУ
Рукав МУ 10x19-1,0 ТУ 38 305104-03
Рукав МУ – для микроплазменных установок,
внутренним диаметром 10,0 мм,
наружным диаметром 19,0 мм,
на рабочее давление 1,0 МПа
Рукава типа ВИ
Рукав ВИ 18x29-1,0 ТУ 38 305104-03
Рукав ВИ – для водоохлаждения
индукторов ТПЧ-800(320),
внутренним диаметром 18,0 мм,
наружным диаметром 29,0 мм,
на рабочее давление 1,0 МПа
|
Тип |
Технические характеристики |
Назначение |
Примечание |
|||||
|
Диаметр, мм |
Рабочее давление, МПа |
Длина, м |
Температура рабочей среды, ºС |

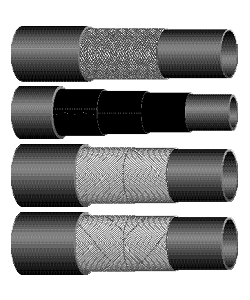

Конструкция |
||||
|
внутренний |
наружный |
|||||||
|
Трубки резиновые диэлектрические СП и рукава для перемычек ВП и кабелей сварочных машин ВК Рукава резиновые диэлектрические стендов водоохлаждения высокочастотных генераторов СВ |
||||||||
|
ВК ВП ВИ |
12,0 16,0 18,0 |
22,0 26,0 29,0 |
тип ВИ: н/б 0,6 |
до 4,0 |
до +80, тип СВ: от +15 до +65; тип ВИ: до +90 |
оплеточная |
Трубки СП и рукава ВК, ВП предназначены для охлаждения и изоляции токопроводов друг от друга и от окружающих предметов, рукава ВИ – для водоохлаждения индукторов ТПЧ-800(320). |
Внутренний и наружный резиновые слои рукавов ВИ характеризуются электрической прочностью н/м 2,0 кВ/мм. Трубка СП, внутренние и наружные слои рукавов СВ характеризуются электрической прочностью н/м 1,0 кВ/мм. |
|
ВП ВК |
25,0 28,0 35,0 38,0 42,0 50,0 |
37,0 38,0 48,0 50,5 53,5 62,0 |
н/б 0,5 |
до 4,0 |
||||
|
СВ ВК ВП ВИ |
16,0 18,0 20,0 25,0 |
27,0 29,0 32,0 37,0 |
тип СВ: 0,3; н/б 0,5 |
до 10.0 |
до +80, тип СВ: от +15 до +65; тип ВИ: до +90 |
навивочная (дорновая) |
Трубки СП и рукава ВК, ВП предназначены для охлаждения и изоляции токопроводов друг от друга и от окружающих предметов, рукава ВИ – для водоохлаждения индукторов ТПЧ-800(320). |
|
|
СП |
32,0 35,0 40,0 50,0 |
38,0 41,0 46,0 56,0 |
— |
до 4,0 |
трубка |
|||
|
СВ |
10,0 12,0 14,0 16,0 |
19,0 22,5 24,0 26,0 |
0,3 |
0,5-20,0 |
тип СВ: от +15 до +65; |
навивочная (бездорновая) |
Рукава СВ предназначены для стендов водоохлаждения высокочастотных генераторов для индукционного и диэлектрического нагрева, рукава ВИ – для водоохлаждения индукторов ТПЧ-800(320). |
Внутренний и наружный резиновые слои рукавов ВИ характеризуются электрической прочностью н/м 2,0 кВ/мм. Трубка СП, внутренние и наружные слои рукавов СВ характеризуются электрической прочностью н/м 1,0 кВ/мм. |
|
ВИ |
14,0 |
26,0 |
н/б 0,6 |
до 4,0 |
тип СВ: от +15 до +65; тип ВИ: до +90 |
прокладочная |
||
|
СВ |
16,0 18,0 20,0 25,0 32,0 38,0 40,0 42,0 50,0 |
30,0 32,0 34,0 39,0 46,0 52,0 54,0 56,0 64,0 |
0,3 |
|||||
|
ВК ВП |
50,0 |
62,0 |
н/б 0,5 |
до 4,0 |
до +80 |
Рукава ВК, ВП предназначены для охлаждения и изоляции токопроводов друг от друга и окружающих предметов |
— |
|
|
ВИ |
18,0 25,0 32,0 38,0 50,0 |
29,0 36,0 43,0 49,0 64,0 |
1,0 |
10,0 |
до +90 |
обмоточная |
Рукава предназначены для водоохлаждения индукторов ТПЧ-800(320) |
Внутренний и наружный резиновые слои рукавов ВИ характеризуются электрической прочностью н/м 2,0 кВ/мм. |
|
Тип |
Технические характеристики |
Назначение |
Примечание |
|||||
|
Диаметр, мм |
Рабочее давление, МПа |
Длина, м |
Температура рабочей среды, ºС |
Конструкция |
||||
|
внутренний |
наружный |
|||||||
|
Рукава резиновые для микроплазменных установок |
||||||||
|
МУ |
10,0 |
19,0 |
1,0 |
до 100,0 |
от –45 до +40 (температура окружающей среды) |
навивочная (бездорновая) |
Рукава предназначены для охлаждения шины питания воздухом. |
Рукава имеют 3-х кратный запас прочности. Внутренний и наружный резиновые слои рукавов МУ характеризуются электрической прочностью н/м 2,0 кВ/мм. |
Примечание:
1. Температурные интервалы работоспособности указаны для работы в умеренном климате, если не оговариваются другие условия работы.
2. По согласованию с заказчиком, допускается изготовление рукавов с другими параметрами и размерами.
