Конвейерные ленты для транспортных систем общего назначения предназначены для транспортировки груза в горизонтальной плоскости. Максимальный эффективный угол уклона конвейера составляет 22°.

Шевронные конвейерные ленты предназначены для транспортировки под углами, недоступными обычным конвейерам.

Резинотканевая конвейерная шевронная лента с резиновыми углообразно расположенными выступающими профилями (рёбрами) предназначена для транспортировки кусковых, сыпучих штучных грузов под более крутыми углами и отличается более высокой производительностью, чем лента с гладкой поверхностью.

Конвейеры с установленными на них шевронными лентами могут транспортировать груз под углом 20-45°. При замене на конвейере гладкой ленты на шевронную ленту не требуется или практически не требуется переделка конвейера, в основном – это замена скребков для очистки ленты и в некоторых случаях – замена роликов холостой ветви.

Особенности шевронной ленты:

  • Высота удерживающих профилей от 5 до 32 мм;
  • Возможен угол наклона транспортёра до 45°;
  • Углообразно расположенные профили с закрытым и открытым углом, боковые профили;
  • Специальная лента для транспортировки силоса, профили расположены на нижней поверхности;
  • Возможность многократной стыковки краёв ленты как у обычной EP ленты методом горячей вулканизации, холодного склеивания ленты или механической фиксации;
  • Ширина ленты и конструкция – по требованию заказчика.
  •

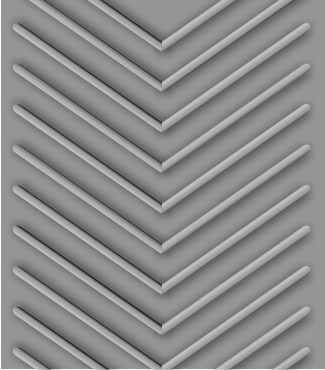

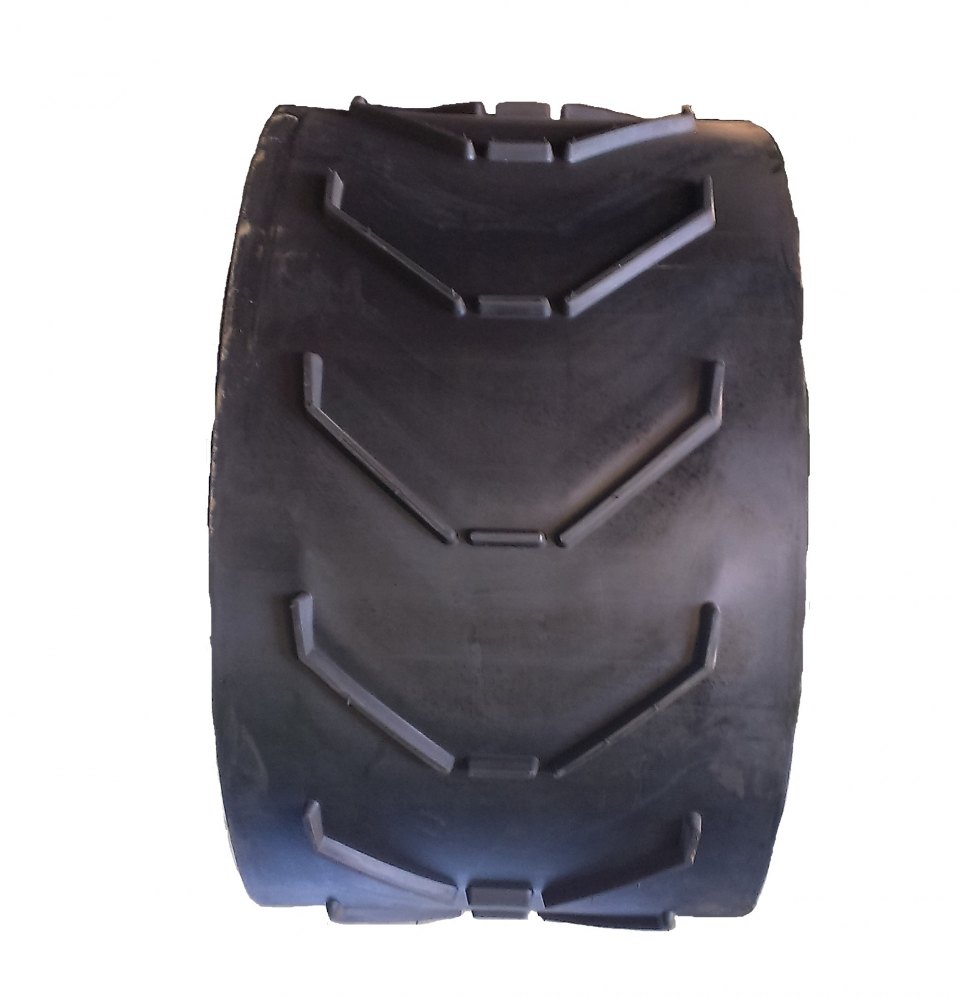

Конвейерная шевронная лента

Типичные области применения шевронных лент:

  • Карьеры, открытые разработки;
  • Производство цемента и извести;
  • Добыча угля и кокса;
  • Разработка солевых месторождений;
  • Заготовка и обработка агрокультур (пшеница, рожь и т.п.);
  • И многое другое...



Отрасли применения:

  • Горнодобывающая промышленность;
  • Угледобывающая промышленность;
  • Деревообрабатывающая промышленность;
  • Цементобетонные заводы;
  • Мусороперерабатывающие заводы;
  • Асфальтные заводы;
  • Транспортировка лесоматериалов, лесопилки;
  • Подъёмные конвейеры;
  • Погрузочные и разгрузочные конвейеры.

Выбор соответствующей ленты и размера её профилей зависит от транспортируемого груза (материала) и угла наклона:



Тип материала

Пример материала

Максимальный угол наклона

Высота профиля 5 мм

Высота профиля10 мм

Высота профиля 15 мм

Высота профиля 25 мм

Высота профиля 32 мм

Порошкообразный

Мука, известь и т.п.

20°

23° 25° 28°

30°

Сыпучий

Злаки: кукуруза, ячмень, пшеница, рожь, сухой песок

18/20°

8/20°

20/25°

25/30°

25/30°

Свободнообкатывающийся

Щебень, измельченный камень

20°

23°

25°

28°

30°

Липкий

Мокрый песок, пепел, мокрая глина

25°

25/30°

30/35°

35/40°

40/45°

Упакованный

Куль, джутовый мешок, бумажный мешок

25/30°

25/30°

30/35°

35/40°

35/40°

Шевронные конвейерные резинотканевые ленты - характеристики

Толщина ленты зависит от минимального диаметра барабана конвейера. При этом, минимальный диаметр приводного барабана выбирается исходя из прочности шевронной ленты. Минимальное расстояние между группами несущих роликов – 0,5 м. Зафиксированное или автоматическое натяжение на хвостовой части ленты до 1.5%.

Максимальный угол лоткообразования конвейерной ленты:

Стандартная группа роликов

Высота профиля 15 мм

Высота профиля 25 и 32 мм

Состоит из 3-роликов

30°

25°

Состоит из 2 роликов

30°

25°

Шевронные конвейерные резинотканевые ленты могут поставляться как замкнутыми в кольцо, так и не замкнутыми. Для стыковки необходимо заказывать шевронные конвейерные резинотканевые ленты большей длины.

Вид стыковки

Лента EP 250/2

Лента EP 400/3

Лента EP 500/4
Стыковка горячим способом

0.65 м

0.85 м

1.10 м

Стыковка холодным способом

0.70 м

0.90 м

1.2 м

Шевронные конвейерные резинотканевые ленты также могут быть состыкованы в кольцо при помощи механических соединителей.

Преимущества:

  • Хорошая желобовидность (гибкость) ленты, возможно её отслеживание;
  • Благодаря высокой износостойкости повреждения транспортерной ленты ограничены и сведены к минимуму;
  • Толщина и симметрия толщины покрытия – по требованию заказчика;
  • Высокая адгезия;
  • Высокая экономичность благодаря низким эксплуатационным и оперативным издержкам;
  • Низкое относительное удлинение при 10-процентной нагрузке;
  • Возможность многократной стыковки (склеивания) краёв ленты как у обычной ЕР ленты методом горячей, холодной вулканизации или механической фиксации;
  • Производство соответствует DIN 22102;
  • Улучшена устойчивость ленты к погодным условиям;
  • Резиновые борта.

Шевронные конвейерные резинотканевые ленты, по желанию заказчика, могут изготавливаться с любой комбинацией наружных обкладок.

Транспортерные и конвейерные резинотканевые ленты изготавливают той длины, которая необходима заказчику, но вес одного рулона не должен превышать 12 тонн.

Транспортерные и конвейерные резинотканевые ленты имеют резиновый борт.



C15 "Open - V"

Рисунок шевронной ленты

B.W.

C.W.

C.P.

P.A.

C.H.

400

300

200

50

15

500

300

200

100

15

650

400

200

125

15

800

500

200

150

15

1200

730

285

235

15






C15 "Closed - V"


B.W.

C.W.

C.P.

P.A.

C.H.

400

330

250

35

15

500

330

250

85

15

600

450

300

75

15

650 450 300 100 15






C5

Рисунок шевронной ленты

B.W.

C.W.

C.P.

P.A.

C.H.

500~1400

На полную ширину ленты, max = 1000

150

0~200

5






C10

Рисунок шевронной ленты

B.W.

C.W.

C.P.

P.A.

C.H.

500~1400

На полную ширину ленты

150

0~200

10






C15

Рисунок шевронной ленты

B.W.

C.W.

C.P.

P.A.

C.H.

500~1400

На полную ширину ленты, max = 1000

150

0~200

15
