Шевронные конвейерные ленты

Наши преимущества

Собственный склад в Новосибирске;
Быстрая отгрузка и возможность предпоставки;
Изготовление нестандартных типоразмеров лент в краткие сроки;
Соответствие требованиям ГОСТ.

Конвейерные ленты для транспортных систем общего назначения предназначены для транспортировки груза в горизонтальной плоскости. Максимальный эффективный угол уклона конвейера составляет 22°.

Шевронные конвейерные ленты предназначены для транспортировки под углами, недоступными обычным конвейерам.

Конвейерная шевронная лента предназначена для аналогичных условий эксплуатации, что и лента с гладкой рабочей поверхностью. Резинотканевая конвейерная шевронная лента с резиновыми углообразно расположенными выступающими профилями (рёбрами) предназначена для транспортировки кусковых, сыпучих штучных грузов под более крутыми углами и отличается более высокой производительностью, чем лента с гладкой поверхностью.

Конвейеры с установленными на них шевронными лентами могут транспортировать груз под углом 20-45°. При замене на конвейере гладкой ленты на шевронную ленту не требуется или практически не требуется переделка конвейера, в основном – это замена скребков для очистки ленты и в некоторых случаях – замена роликов холостой ветви.

Особенности шевронной конвейерной ленты:

Высота удерживающих профилей от 5 до 32 мм;
Возможен угол наклона транспортёра до 45°;
Углообразно расположенные профили с закрытым и открытым углом, боковые профили;
Специальная лента для транспортировки силоса, профили расположены на нижней поверхности;
Возможность многократной стыковки краёв ленты как у обычной EP ленты методом горячей вулканизации, холодного склеивания ленты или механической фиксации;
Ширина ленты и конструкция – по требованию заказчика.

Конвейерная шевронная лента

Типичные области применения шевронных конвейерных лент:

Карьеры, открытые разработки;
Производство цемента и извести;
Добыча угля и кокса;
Разработка солевых месторождений;
Заготовка и обработка агрокультур (пшеница, рожь и т.п.);
И многое другое...

Отрасли применения:

Горнодобывающая промышленность;
Угледобывающая промышленность;
Деревообрабатывающая промышленность;
Цементобетонные заводы;
Мусороперерабатывающие заводы;
Асфальтные заводы;
Транспортировка лесоматериалов, лесопилки;
Подъёмные конвейеры;
Погрузочные и разгрузочные конвейеры.

Выбор соответствующей ленты и размера её профилей зависит от транспортируемого груза (материала) и угла наклона:

Тип материала	Пример материала	Максимальный угол наклона
Тип материала	Пример материала	Высота профиля 5 мм	Высота профиля 15 мм	Высота профиля 32 мм
Порошкообразный материал	Мука, известь и т.п.	20°		30°
Сыпучий материал	Хлебные злаки: кукуруза, ячмень, пшеница, рожь, сухой песок	18/20°	20/25°	25/30°
Свободнообкатывающийся материал	Щебень, измельченный камень	20°	25°	30°
Липкий материал	Мокрый песок, пепел, мокрая глина	25°	30/35°	40/45°
Упакованный материал	Куль, джутовый мешок, бумажный мешок	25/30°	30/35°	35/40°

Шевронные конвейерные резинотканевые ленты - характеристики

Минимальный диаметр барабана, в зависимости от высоты профиля должен составлять не менее 250 мм – для профиля высотой 15 мм, и не менее 315 мм – для профиля высотой 32 мм. При этом, минимальный диаметр приводного барабана выбирается исходя из прочности шевронной ленты. Минимальное расстояние между группами несущих роликов – 1 метр. Зафиксированное или автоматическое натяжение на хвостовой части ленты до 1.5%.

Минимальный угол лоткообразования:

Стандартная группа роликов	Высота профиля 15 мм	Высота профиля 32 мм
Состоит из 3-роликов	30°	25° *
Состоит из 2 роликов	30°	25° *

* Для ширины шевронной ленты больше 800 мм - 35°

Шевронные конвейерные резинотканевые ленты могут поставляться как замкнутыми в кольцо, так и не замкнутыми. Для стыковки необходимо заказывать шевронные конвейерные резинотканевые ленты большей длины.

Вид стыковки	Лента EP 250/2	Лента EP 400/3
	0.65 м	0.85 м
Стыковка холодным способом	0.70 м	0.90 м

Шевронные конвейерные резинотканевые ленты также могут быть состыкованы в кольцо при помощи механических соединителей.

Преимущества:

Хорошая желобовидность (гибкость) ленты, возможно её отслеживание;
Благодаря высокой износостойкости повреждения транспортерной ленты ограничены и сведены к минимуму;
Толщина и симметрия толщины покрытия – по требованию заказчика;
Высокая адгезия;
Высокая экономичность благодаря низким эксплуатационным и оперативным издержкам;
Низкое относительное удлинение при 10-процентной нагрузке;
Возможность многократной стыковки (склеивания) краёв ленты как у обычной ЕР ленты методом горячей, холодной вулканизации или механической фиксации;
Производство соответствует DIN 22102;
Улучшена устойчивость ленты к погодным условиям;
Резиновые борта.

Шевронные конвейерные резинотканевые ленты, по желанию заказчика, могут изготавливаться с любой комбинацией наружных обкладок.

Транспортерные и конвейерные резинотканевые ленты изготавливают той длины, которая необходима заказчику, но вес одного рулона не должен превышать 12 тонн.

Транспортерные и конвейерные резинотканевые ленты имеют резиновый борт.

C7P385

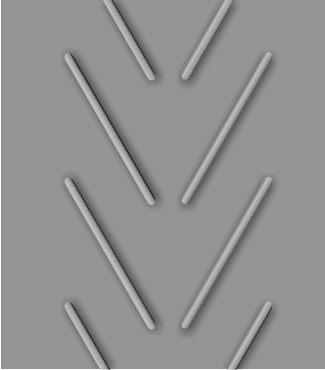

Рисунок шевронной ленты

B.W (mm)	C.W (mm)	C.P (mm)	Угол, °	C.H (mm)
400	385	200	90°	7
500	385	200	90°	7
600	385	200	90°	7
650	385	200	90°	7
700	385	200	90°	7
800	385	200	90°	7

C15P380

Рисунок шевронной ленты

B.W.	C.W.	C.P.	P.A.	C.H.
450	380	250	35	16
500	380	250	60	15
600	380	250	110	15
650	380	250	135	15
800	380	250	210	15

C15P600

B.W.	C.W.	C.P.	P.A.	C.H.
750	600	250	75	15
800	600	250	100	15
900	600	250	150	15

C15P740

B.W.	C.W.	C.P.	P.A.	C.H.
900	740	250	80	15
1000	740	250	130	15
1050	740	250	155	15
1200	740	250	230	15

C127P850

B.W.	C.W.	C.P.	P.A.	C.H.
1000	850	295	75	12,7
1200	850	295	175	12,7
1400	850	295	275	12,7
1500	850	295	325	12,7

B.W.	C.W.	C.P.	P.A.	C.H.
300~1200	По заданному размеру или на полную ширину ленты	100	0~200	5

C10

B.W.	C.W.	C.P.	P.A.	C.H.
500~1200	По заданному размеру или на полную ширину ленты	150	0~200	10

C15

B.W.	C.W.	C.P.	P.A.	C.H.
500~1200	По заданному размеру или на полную ширину ленты	200	0~200	15
